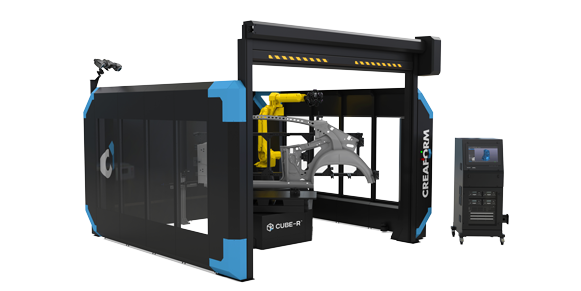

3D 掃描 CMM：CUBE-R

快捷、精確的交鑰匙 3D 掃描坐標測量機

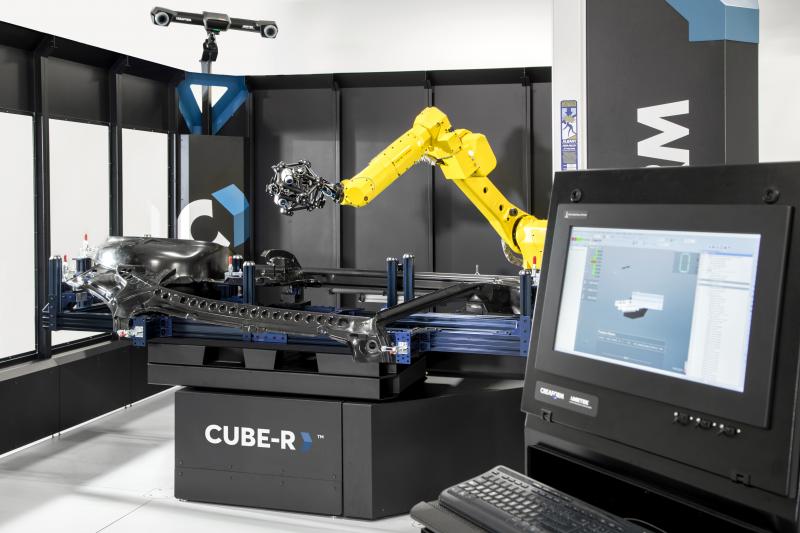

CUBE-R™ 光學 3D 掃描坐標測量機是自動化質量控制應用的整體交鑰匙解決方案，快速、可靠、高效。該自動化 3D 測量機 MetraSCAN 3D-R, 是一款強大的機器人裝配式光學 3D 掃描儀，可集成到工廠自動化系統中，并確保 3D 測量精度。對于解決由傳統坐標測量機（CMM）瓶頸所引起的生產效率相關問題，它無疑是理想的替代方案。不同于現有的交鑰匙 3D 坐標測量機解決方案，該光學 3D 激光掃描儀可使制造企業充分利用光學測量和工業自動化的強大優勢。該 CMM 測量機有助于用戶充分利用生產周期，提高生產力，提升產品質量。

新增功能

• 高效: 一天可檢測數百件零部件（甚至包括表面復雜的零部件）
• 整體交鑰匙解決方案: 無需集成，全封閉式，車間使用方便
• 車間占地面積較小: 4.1 m x 4.1 m x 3.1 m 整體交鑰匙解決方案，帶有車間靈活配置
• 多任務: 數據采集與分析同步運行，形成持續不間斷測量流程，以此充分利用生產周期，提高生產力
• 自動化現場校準程序: 精度不隨時間偏離，可持續運行
• 穩健工業設計: 適用于車間各種狀況各種環境

TRUaccuracy™

• 計量級測量: 精度高達 0.030 mm、分辨率高達 0.050 mm、重復精度高、具有可追蹤認證
• 體積精度: 高達 0.064 mm
• 集成攝影測量: 用以最大程度地提高體積精度的自動化流程

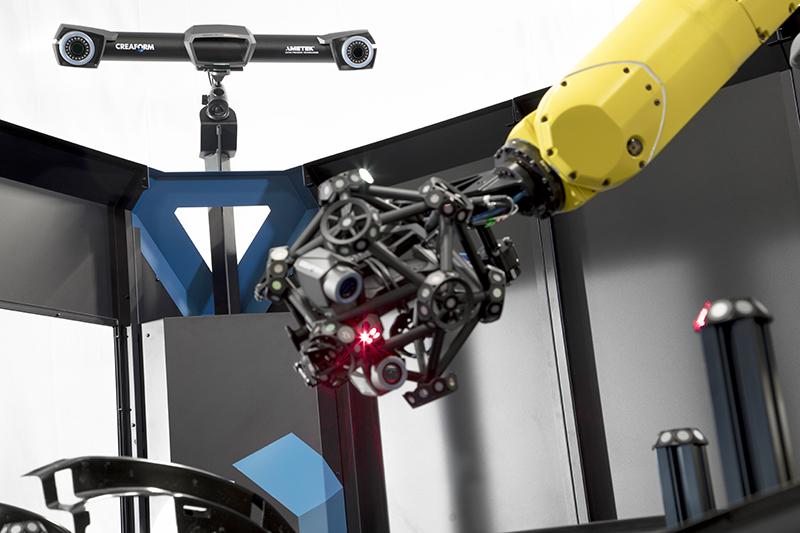

• 動態參考: 通過光學反射靶創建一個“鎖定”到零部件本身的參考系。用戶因而可以在測量過程中隨意移動對象，消除振動對測量過程和結果的影響
• 部件尺寸范圍: 零部件長達 3 m
• 自動化現場校準程序: 精度不受時間影響

• 整體交鑰匙解決方案: 無需集成，全封閉式，車間使用方便

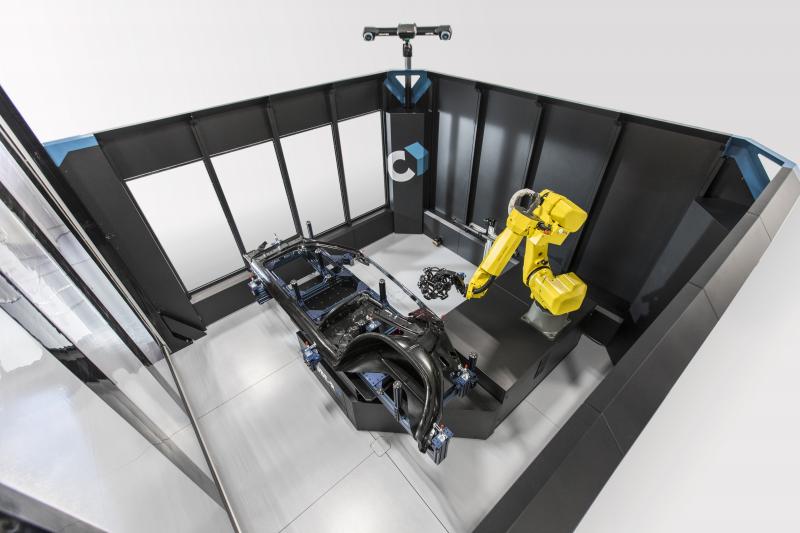

• 車間占地面積較小: 4.1 m x 4.1 m x 3.1 m 整體交鑰匙解決方案，帶有車間靈活配置；測量期間3 m部件可隨時自由(360o) 旋轉
• 用戶界面簡單: 設計目的在于盡可能降低操作人員參與，運行自動化檢測
• 無需人工參與: 簡單按下按鍵即可運行
• 操作人員培訓需求低: 簡單易用，學習周期短，迅速上手
• 多用途: 可掃描任何顏色和材料，甚至可掃描黑色、彩色和光亮表面
• 自動對齊: 借助光學反射靶可實現重復檢測而無需重新對齊
• 多功能遠程控制: 簡化掃描程序編程

• 高效: 一天可檢測數百件零部件（甚至包括表面復雜的零部件）
• 多任務: 數據采集與分析同步運行，形成持續不間斷測量流程，以此充分利用生產周期，提高生產力
• 測量速度快: 480,000 次測量/秒
• 自動網格輸出: 采集完畢立即生成直接可用的文件
• 快速實現工作流集成: 快速完成從物理對象到檢測工作流的過渡
• 掃描區域廣: 7 條激光十字線

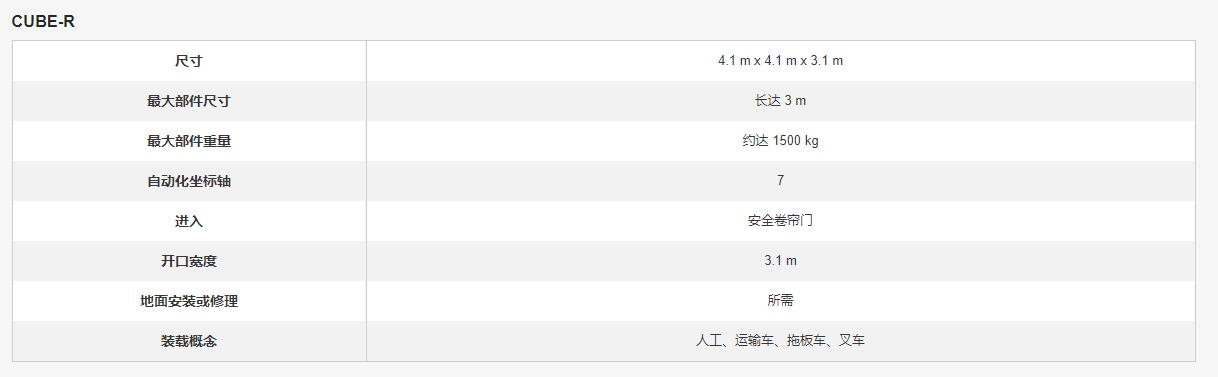

技術規格
